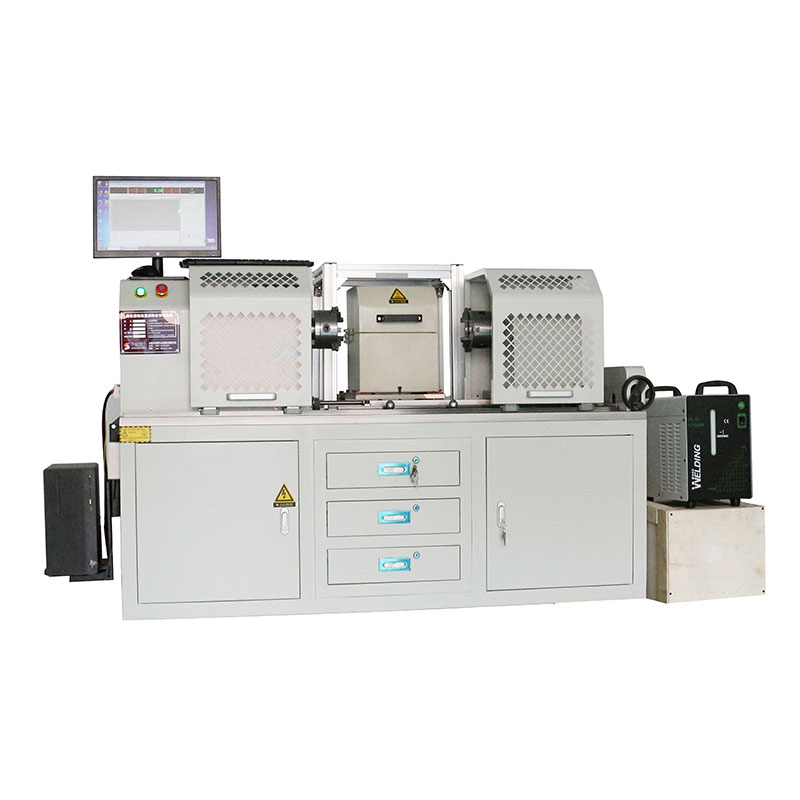

مقياس التواء العمود المتصالب

وصف المنتج

　　مقياس التواء العمود المتصالب نوع من الأجهزة المُخصصة لاختبار أداء الالتواء للمفصل الشامل ذي العمود المتصالب وغيره من الأجزاء. ومن خلال مستشعر عزم عالي الدقة ومشفر ضوئي يمكنه قياس العزم وعزم التأهيل لزاوية الالتواء وعزم الفشل وأداء الإجهاد الالتوائي بدقة، وعرض معاملات مثل منحنى زاوية الالتواء والعزم أثناء الاختبار ومعدل التحميل وذروة قوة الاختبار ديناميكياً عبر الحاسوب. ويُستخدم هذا الجهاز على نطاق واسع في اختبار الالتواء لمختلف المنتجات المعدنية مثل نقاط اللحام والبراغي وأنابيب الحفر والمثبتات والأعمدة، ويمكن الحصول على معاملات أداء مثل العزم الأقصى والمقاومة الالتوائية ومقاومة الخضوع العلوية ومقاومة الخضوع السفلية.

استخدامات المنتج

الرقم	المعامل	التفاصيل
1	العزم الأقصى	10 نيوتن·متر، 50 نيوتن·متر، 100 نيوتن·متر، 200 نيوتن·متر، 500 نيوتن·متر، 1000 نيوتن·متر، 2000 نيوتن·متر، 3000 نيوتن·متر، 5000 نيوتن·متر، 10000 نيوتن·متر (يُخصص حسب متطلبات المستخدم)
2	نطاق قياس العزم	1% من المدى الكامل - 100% من المدى الكامل
3	أدنى قيمة قراءة للعزم	0.01 نيوتن·متر
4	الخطأ النسبي لبيان العزم	±1%
5	أدنى قيمة قراءة لزاوية الالتواء	0.1°
6	أقصى زاوية التواء	99999°
7	الخطأ النسبي لقياس زاوية العزم	±1%
8	سرعة الالتواء	1 - 720 لفة/دقيقة
9	مقاس العينة	0.1 - 500 مم (يُخصص حسب المتطلبات)
10	أقصى مسافة بين الظروف	500 مم (يُخصص حسب المتطلبات)
11	اتجاه دوران الاختبار	ثنائي الاتجاه
12	فئة آلة الاختبار	الفئة 1 / الفئة 0.5
13	مصدر الطاقة	220 فولت، 50 هرتز
14	أبعاد الوحدة الرئيسية	حوالي 1260 × 500 × 1000 مم
