آلة اختبار التواء عمود الإدارة

آلة اختبار التواء عمود الإدارة جهاز اختبار دقيق مُصمم خصيصاً لتقييم الخصائص الميكانيكية وعمر الإجهاد الالتوائي لأعمدة إدارة السيارات وأنصاف الأعمدة وأعمدة الإدارة الشاملة...

مقياس التواء البكرات

مقياس عزم الوصلات

وصف المنتج

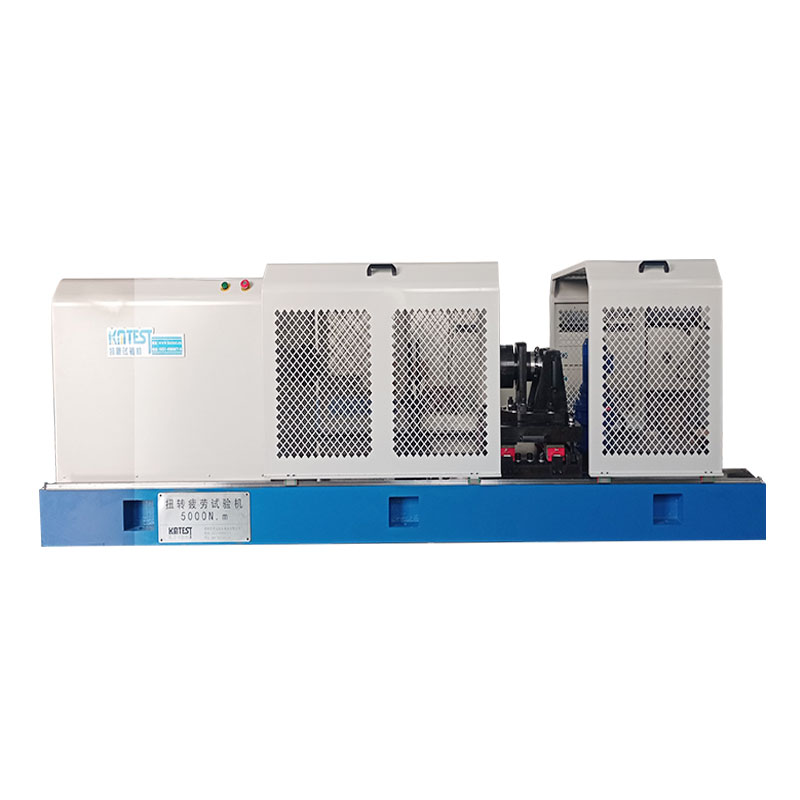

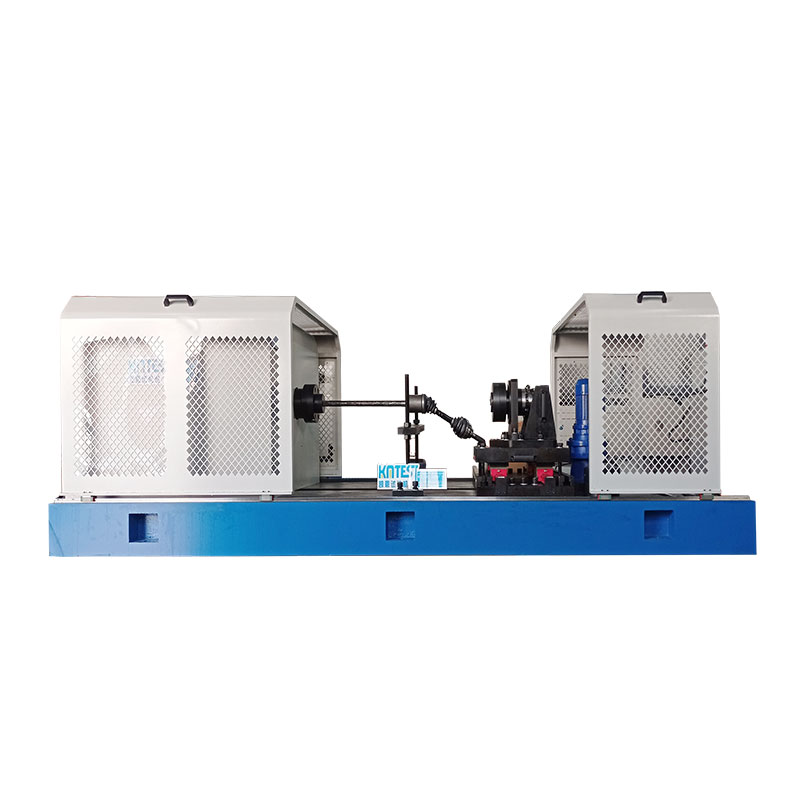

　　آلة اختبار التواء عمود الإدارة جهاز اختبار دقيق مُصمم خصيصاً لتقييم الخصائص الميكانيكية وعمر الإجهاد الالتوائي لأعمدة إدارة السيارات وأنصاف الأعمدة وأعمدة الإدارة الشاملة وغيرها من مكونات نقل الحركة تحت الحمل الالتوائي. ويُستخدم هذا الجهاز أساساً لتقييم المقاومة الالتوائية والصلابة الالتوائية وعزم الخضوع والعزم الأقصى وعمر الإجهاد لأعمدة الإدارة تحت العزم الساكن والديناميكي، بما يضمن موثوقيتها وسلامتها في الاستخدام الفعلي.

رقم المعيار	اسم المعيار	المحتوى الرئيسي
QC/T 523	طريقة اختبار المنصة لمجموعة عمود إدارة السيارات	طريقة اختبار الإجهاد الالتوائي لمجموعة عمود الإدارة
QC/T 29082	المواصفات الفنية لمجموعة عمود إدارة السيارات	المتطلبات الفنية ومتطلبات الاختبار لمجموعة عمود الإدارة
GB/T 12443	المواد المعدنية — طريقة اختبار الإجهاد بالتحكم في العزم	طريقة اختبار الإجهاد الالتوائي للمواد المعدنية
ISO 1352	المواد المعدنية — اختبار إجهاد الإجهاد الالتوائي	اختبار إجهاد الإجهاد الالتوائي للمواد المعدنية
SAE J328	أعمدة الإدارة — إجراءات الاختبار	إجراءات اختبار عمود الإدارة (معيار SAE)
ASTM E2207	الممارسة القياسية لاختبار الإجهاد المحوري والتوائي بالتحكم في الانفعال	اختبار إجهاد محوري والتوائي بالتحكم في الانفعال

استخدامات المنتج

المعامل	النطاق النموذجي	الوصف
العزم الأقصى	±500 نيوتن·متر ~ ±50000 نيوتن·متر	نصف عمود السيارة حوالي 2000 نيوتن·متر، وعمود إدارة الشاحنة حتى 20000 نيوتن·متر
دقة العزم	الفئة 0.5 / الفئة 1	درجة دقة القيمة المُبيّنة
تمييز العزم	0.1 نيوتن·متر ~ 1 نيوتن·متر	حسب نطاق المستشعر
نطاق قياس زاوية الالتواء	0° ~ ±99999° (مستمر بلا حدود)	قياس متعدد اللفات، حتى مئات اللفات
تمييز زاوية الالتواء	0.01° / 0.001°	قياس عالي الدقة
تردد الاختبار (الإجهاد)	0.01 هرتز ~ 20 هرتز	تردد اختبار الإجهاد الديناميكي
الأشكال الموجية للاختبار	جيبية، مثلثية، مربعة، منشارية	لاختبار الإجهاد
نمط التحكم	التحكم بالعزم / التحكم بالزاوية	تحكم مغلق الحلقة
مصدر الطاقة	380 فولت، 50 هرتز	مصدر طاقة صناعي
وزن الجهاز	حوالي 1000 ~ 5000 كجم	حسب تهيئة الطراز

مجال التطبيق	الوصف
تصنيع السيارات	اختبار أعمدة الإدارة وأنصاف الأعمدة للسيارات والشاحنات والحافلات ومركبات الطرق الوعرة
موردو المكونات	فحص الإخراج واختبار النوع لمصنّعي أعمدة الإدارة
السيارات العاملة بالطاقة الجديدة	اختبار أنصاف الأعمدة وأعمدة الإدارة لمحاور الدفع الكهربائية
آلات الإنشاءات	اختبار أعمدة الإدارة لللوادر والحفارات وغيرها
النقل بالسكك الحديدية	اختبار أعمدة الإدارة لمركبات السكك الحديدية عالية السرعة ومترو الأنفاق
الصناعة العسكرية	اختبار أعمدة الإدارة للمركبات العسكرية والمركبات الخاصة
مؤسسات الاختبار	اختبار طرف ثالث، الإشراف والفحص النوعي
