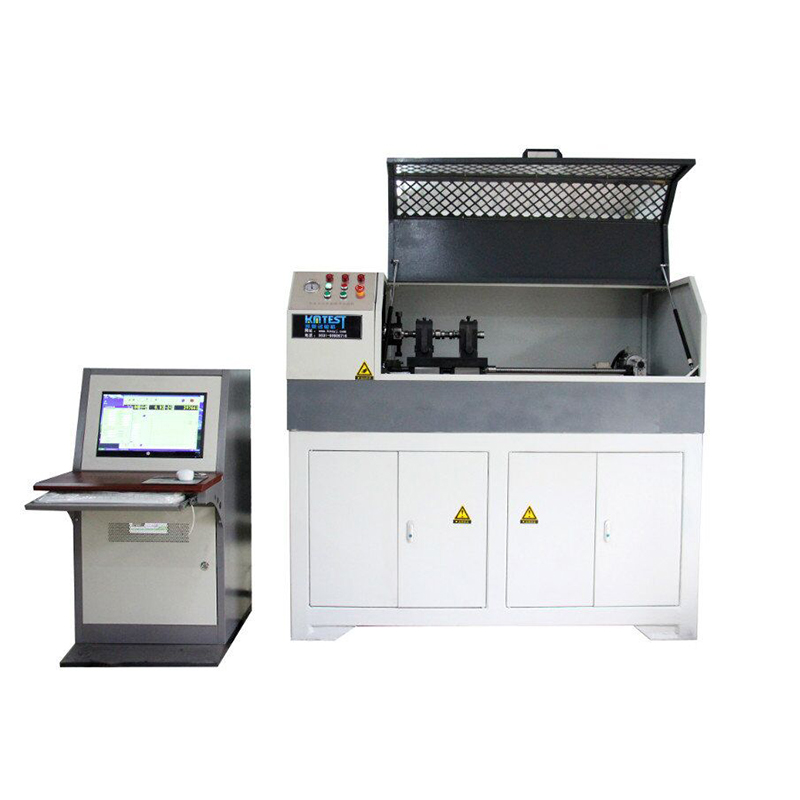

جهاز اختبار عزم أعمدة اللسان

جهاز اختبار عزم أعمدة اللسان جهاز اختبار دقيق مُصمم خصيصاً لتقييم أداء العزم والخصائص الميكانيكية الالتوائية لمختلف أعمدة اللسان (أعمدة اللسان المستطيلة...

مقياس عزم الوصلات

آلة اختبار عزم الأعمدة المرنة

وصف المنتج

　　جهاز اختبار عزم أعمدة اللسان جهاز اختبار دقيق مُصمم خصيصاً لتقييم أداء العزم والخصائص الميكانيكية الالتوائية لمختلف أعمدة اللسان (أعمدة اللسان المستطيلة، وأعمدة اللسان اللولبية، وأعمدة اللسان المثلثية وغيرها). ويُستخدم هذا الجهاز أساساً لتحديد معاملات أداء رئيسية مثل المقاومة الالتوائية والصلابة الالتوائية وعزم الخضوع والعزم الأقصى وعمر الإجهاد الالتوائي تحت العزم الساكن والديناميكي، بما يضمن موثوقية أعمدة اللسان في أنظمة نقل الحركة وسلامتها.

نوع الاختبار	الوصف
اختبار العزم الساكن	يحدد منحنى العزم وزاوية الالتواء وعزم الخضوع والعزم الأقصى وعزم الكسر والصلابة الالتوائية لأعمدة اللسان تحت حمل التوائي أحادي الاتجاه
اختبار الإجهاد الالتوائي	يطبق عزماً تبادلياً دورياً لتحديد عمر الإجهاد ومقاومة الإجهاد لأعمدة اللسان
اختبار مقاومة العزم الساكن	يحدد قدرة أعمدة اللسان على التحمل تحت العزم النهائي
اختبار الصلابة الالتوائية	يحدد التشوه الالتوائي لأعمدة اللسان تحت العزم
الاختبار التدميري	يحدد عزم الفشل الأقصى ونمط فشل أعمدة اللسان (سحق سطح السن، والكسر الالتوائي، وغيرها)
اختبار خلوص ملاءمة اللسان	يحدد الخلوص الالتوائي لأزواج اللسان أثناء التحميل الأمامي والعكسي

استخدامات المنتج

المعامل	النطاق النموذجي	الوصف
العزم الأقصى	±100 نيوتن·متر ~ ±50000 نيوتن·متر	لسان نصف عمود السيارة حوالي 2000 نيوتن·متر، ولسان عمود إدارة الشاحنة حتى 20000 نيوتن·متر
دقة العزم	الفئة 0.5 / الفئة 1	درجة دقة القيمة المُبيّنة
تمييز العزم	0.01 نيوتن·متر ~ 1 نيوتن·متر	حسب نطاق المستشعر
نطاق قياس زاوية الالتواء	0° ~ ±99999° (مستمر بلا حدود)	قياس متعدد اللفات، حتى مئات اللفات
تمييز زاوية الالتواء	0.01° / 0.001°	قياس عالي الدقة
تردد الاختبار (الإجهاد)	0.01 هرتز ~ 20 هرتز	تردد اختبار الإجهاد الديناميكي
الأشكال الموجية للاختبار	جيبية، مثلثية، مربعة، منشارية	لاختبار الإجهاد
نمط التحكم	التحكم بالعزم / التحكم بالزاوية	تحكم مغلق الحلقة
مصدر الطاقة	380 فولت، 50 هرتز	مصدر طاقة صناعي
وزن الجهاز	حوالي 500 ~ 5000 كجم	حسب تهيئة الطراز

مجال التطبيق	الوصف
تصنيع السيارات	اختبار ألسنة أنصاف أعمدة السيارات وأعمدة اللسان لعناصر نقل الحركة وأعمدة الإدارة
السيارات العاملة بالطاقة الجديدة	اختبار ألسنة أنصاف أعمدة محاور الدفع الكهربائية وأعمدة اللسان للمخفضات
آلات الإنشاءات	اختبار أعمدة اللسان لنقل حركة اللوادر والحفارات والجرافات
الآلات الزراعية	اختبار أعمدة اللسان لنقل حركة الجرارات وأعمدة اللسان لمآخذ القدرة
الصناعة العسكرية	اختبار أعمدة اللسان للمركبات العسكرية والمركبات الخاصة
الطيران والفضاء	اختبار أعمدة اللسان لتشغيل ملحقات محركات الطائرات
مؤسسات الاختبار	اختبار طرف ثالث، الإشراف والفحص النوعي
مصنعو أعمدة اللسان	فحص الإخراج، اختبار النوع، التحقق في البحث والتطوير
